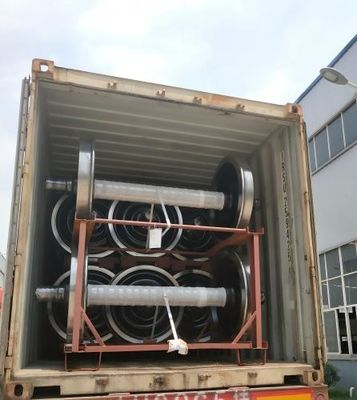

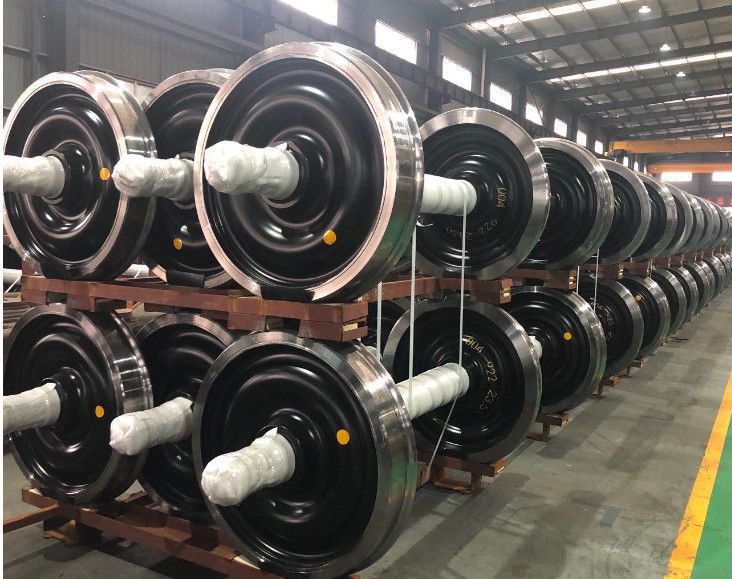

鉄道車輪セット BA004 車輪セット (t22.5t) TSI 認証

鉄道車輪セット BA004 車輪セット (22.5t) TSI 認証

輪組,横幅1435mm,単体ブロックの輪920mm,軸重量22.5トン

EN技術仕様 EN13260 (車輪組) EN13261 (軸) EN13262 (車輪) に基づいて

主な技術特性:

- 幅1435mm

- 全軸長 2180 mm (+1/-1)

- 軸間距離 2000 mm

- 軸に押された2つの車輪間の距離: 1360 (+1/-1)

- 軸直径f 200mmの nominalホイールプレッシング

- 輪の重量は998kg

- 920 mm (+4/-0) の車輪のロール直径

- 840 mm (+2/0) の磨き制限標識の車輪直径

- 輪の輪幅 135 mm (+1/-1)

- 810 mm (+0/-4) の輪のリム内径

- 810 mm (+0/-4) の輪の輪内径

- 網の厚さ:

- リングとの接続 20 mm (+2/0 mm)

- ナフとの接続 20 mm (+2/-0)

- 唇の反対側にあるハブの外径は240 mm (+4/-0)

- 唇側にあるハブの外径は240 mm (+4/-0)

- ハブの長さ: 185 mm (+3/-0)

- 173 mm (+2/-0) の軸体直径

- 軸直径200mmの nominal wheelプレッシング

- EN13715-S1002/h28/e32.5/6.7% に準拠するロールプロフィール

- 全軸長 2180 mm (+1/-1)

- 130p6 (+0.068/+0.043) mm の軸回路直径

- 軸の長さ 191 mm (+0.5/-0.5)

- 軸のオブターター直径 f 160 t7 (+0.174/+0.134) mm

- オブターチャーの長さ 58 (+1/-0) mm

- 軸直径200mmの nominal wheelプレッシング

- フレンジ 30.5/32.5mm

また,あなたの要求に応じて塗料を加えることもできます.
